ما هي أنواع وحدات اقتران الحديد الزهر الموجودة؟

باعتباري موردًا متمرسًا لوحدات التوصيل المصنوعة من الحديد الزهر، فقد شهدت بنفسي التطبيقات والأنواع المتنوعة لهذه المكونات الأساسية في مختلف الصناعات. تعتبر وحدات التوصيل المصنوعة من الحديد الزهر ضرورية لربط عمودين معًا، مما يسمح بنقل الطاقة وعزم الدوران. إنها تأتي بتصميمات وتكوينات مختلفة لتلبية الاحتياجات المحددة للتطبيقات المختلفة. في هذه المدونة، سأستكشف الأنواع المختلفة لوحدات التوصيل المصنوعة من الحديد الزهر المتوفرة في السوق.

وصلات جامدة

أدوات التوصيل الصلبة هي أبسط أنواع وحدات التوصيل المصنوعة من الحديد الزهر. لقد تم تصميمها لربط عمودين متوازيين تمامًا، مما يوفر اتصالاً قويًا وصلبًا. يعتبر هذا النوع من أدوات التوصيل مثاليًا للتطبيقات التي لا تحتاج إلى أي مرونة أو تعويض عن عدم المحاذاة. تُستخدم أدوات التوصيل الصلبة بشكل شائع في الآلات التي يتم فيها الحفاظ على محاذاة العمود بدقة، كما هو الحال في بعض المضخات والمحركات الصناعية.

إحدى المزايا الرئيسية للوصلات الصلبة هي قدرتها العالية على نقل عزم الدوران. نظرًا لأنها توفر اتصالًا مباشرًا بين الأعمدة، يمكنها نقل كميات كبيرة من عزم الدوران بكفاءة دون أي خسارة كبيرة. ومع ذلك، فهي حساسة للاختلال. حتى وجود اختلال بسيط بين الأعمدة يمكن أن يسبب ضغطًا مفرطًا على أداة التوصيل والمعدات المتصلة، مما يؤدي إلى التآكل والفشل المبكر.

وصلات مرنة

من ناحية أخرى، تم تصميم أدوات التوصيل المرنة لاستيعاب درجة معينة من عدم المحاذاة بين الأعمدة. وهي مكونة من محورين متصلين بعنصر مرن. يمكن تصنيع العنصر المرن من مواد مختلفة، مثل المطاط أو اللدائن أو النوابض المعدنية.

وصلات الفك

تعتبر أدوات التوصيل الفكية نوعًا شائعًا من أدوات التوصيل المرنة. وهي تتكون من محورين بفكين وعنكبوت مرن يتناسب بين الفكين. يمتص العنكبوت الصدمات والاهتزازات، ويسمح أيضًا بقدر معين من اختلال المحاذاة الزاويّة والمتوازية والمحورية. تُستخدم أدوات التوصيل الفكية على نطاق واسع في التطبيقات التي تتطلب حماية المعدات المتصلة من أحمال الصدمات، كما هو الحال في أنظمة النقل وآلات التعبئة والتغليف.

وصلات التروس

تعتبر أدوات التوصيل الترسية نوعًا آخر من أدوات التوصيل المرنة. يستخدمون أسنان التروس الموجودة على المحاور لنقل عزم الدوران. تتشابك أسنان التروس مع بعضها البعض، مما يسمح بنقل عزم الدوران العالي. يمكن لوصلات التروس أن تستوعب كلاً من المحاذاة الزاويّة والمتوازية. وهي تستخدم عادة في التطبيقات الثقيلة، كما هو الحال في مصانع الصلب، ومعدات التعدين، والمضخات الصناعية الكبيرة. ومع ذلك، تتطلب قارنات التروس تزييتًا منتظمًا لضمان التشغيل السلس ولمنع تآكل أسنان التروس.

وصلات القرص

تستخدم أدوات التوصيل القرصية أقراصًا معدنية رفيعة لنقل عزم الدوران. تتميز الأقراص بالمرونة ويمكنها استيعاب عدم المحاذاة الزاويّة والمتوازية والمحورية. تُعرف أدوات التوصيل القرصية بصلابتها الالتوائية العالية، مما يعني أنها تستطيع نقل عزم الدوران بأقل قدر من رد الفعل العكسي. وغالبا ما تستخدم في التطبيقات عالية السرعة، كما هو الحال في التوربينات والمولدات.

وصلات السوائل

تستخدم أدوات توصيل السوائل سائلًا هيدروليكيًا لنقل عزم الدوران بين الأعمدة. وهي تتألف من المكره والتوربينات، وكلاهما موجود في غلاف مملوء بالسوائل. عندما تدور المكره، فإنها تخلق تدفقًا من السائل الذي يدفع التوربين، والذي بدوره يقوم بتدوير عمود الإخراج.

توفر قارنات السوائل بداية سلسة للمعدات المتصلة، الأمر الذي يمكن أن يقلل الضغط الواقع على الماكينة أثناء بدء التشغيل. كما أنها توفر حماية من الحمل الزائد، حيث يمكن للسائل أن ينزلق عندما يتجاوز الحمل حدًا معينًا. وهذا يساعد على منع تلف المحرك والمعدات المتصلة. تُستخدم أدوات توصيل السوائل بشكل شائع في التطبيقات التي تحتاج إلى تسارع وتباطؤ سلس، كما هو الحال في سيور النقل والكسارات.

وصلات أولدهام

أدوات التوصيل Oldham هي نوع من أدوات التوصيل المرنة التي يمكنها استيعاب عدم المحاذاة المتوازية. وهي تتكون من محورين مع فتحات وقرص مركزي بألسنة تتناسب مع فتحات المحاور. يسمح القرص المركزي بالحركة النسبية بين المحورين، مما يعوض عن المحاذاة غير المتوازية. غالبًا ما تُستخدم أدوات التوصيل Oldham في التطبيقات التي تتطلب توصيل عمودين يتم إزاحتهما قليلاً، كما هو الحال في بعض الآلات الدقيقة.

اختيار وحدة التوصيل المناسبة من الحديد الزهر

عند اختيار وحدة اقتران من الحديد الزهر، يجب مراعاة عدة عوامل. أولا، متطلبات التطبيق حاسمة. يتضمن ذلك قدرة نقل عزم الدوران، وسرعة الأعمدة، ومقدار المحاذاة غير الصحيحة، ووجود الصدمات والاهتزازات. على سبيل المثال، إذا كان التطبيق يتضمن عزم دوران عاليًا وأدنى حد من عدم المحاذاة، فقد تكون أداة التوصيل الصلبة هي الخيار الأفضل. من ناحية أخرى، إذا كان هناك قدر كبير من المحاذاة غير الصحيحة، فإن أداة التوصيل المرنة ستكون أكثر ملاءمة.

تعتبر البيئة التي ستعمل فيها أداة التوصيل مهمة أيضًا. يمكن أن تؤثر عوامل مثل درجة الحرارة والرطوبة ووجود المواد المسببة للتآكل على أداء أداة التوصيل وعمرها الافتراضي. للتطبيقات في البيئات القاسية، أوحدة اقتران الفولاذ المقاوم للصدأقد يكون خيارًا أفضل نظرًا لمقاومته للتآكل.

التكلفة هي عامل آخر يجب مراعاته. تتميز الأنواع المختلفة من أدوات التوصيل بنقاط سعر مختلفة، ومن المهم موازنة التكلفة مع متطلبات الأداء. في بعض الأحيان، قد يؤدي الاستثمار في أدوات توصيل عالية الجودة إلى انخفاض تكاليف الصيانة وإطالة عمر المعدات على المدى الطويل.

وحدات اقتران الحديد الزهر لدينا

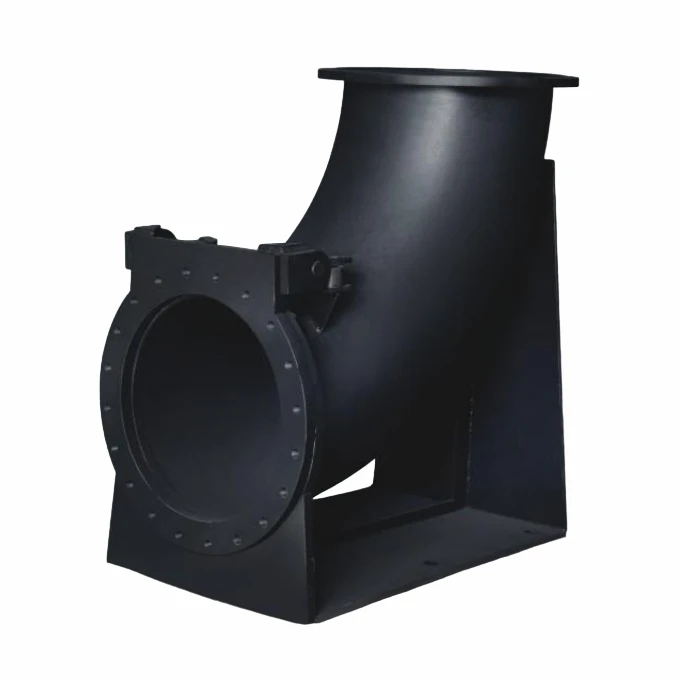

كمورد، نحن نقدم مجموعة واسعة من الجودة العاليةوحدات اقتران الحديد الزهر. تم تصميم منتجاتنا وتصنيعها لتلبية أعلى معايير الجودة والأداء. نحن نستخدم عمليات تصنيع متقدمة ومواد عالية الجودة لضمان متانة وموثوقية أدوات التوصيل الخاصة بنا.

نحن ندرك أن كل عميل لديه متطلبات فريدة، ونحن ملتزمون بتقديم حلول مخصصة. يمكن لفريق الخبراء لدينا العمل معك لتحديد أداة التوصيل المناسبة لتطبيقك المحدد. سواء كنت بحاجة إلى قارنة توصيل صلبة لتطبيق محاذاة دقيقة أو قارنة مرنة لاستيعاب عدم المحاذاة، فلدينا الخبرة والمنتجات التي تلبي احتياجاتك.

إذا كنت في السوق لشراء وحدة اقتران من الحديد الزهر، فإننا ندعوك للاتصال بنا للحصول على مزيد من المعلومات. سيكون فريق المبيعات لدينا سعيدًا بمناقشة متطلباتك وتقديم الدعم الفني وتقديم أسعار تنافسية. نحن نتطلع إلى فرصة العمل معك وتزويدك بأفضل حلول التوصيل لعملك.

مراجع

• "دليل أدوات التوصيل الميكانيكية" بقلم جون د. بوسلر
• "تصميم الآلة: نهج متكامل" بقلم روبرت إل نورتون
